IDCS智能钻机控制系统

产品描述：

IDCS智能钻机控制系统采用双司钻控制，分为主司钻和副司钻，主司钻负责井口的作业控制系统，副司钻负责排管的相关作业。控制系统采用冗余控制系统，大屏显示画面和控制。IDCS采用了基于AI和机器人技术的多运动控制和区域空间管理防碰技术，控制更加精准和安全。引用了视觉多传感技术，优化了钻机作业的控制方法，提升了各个设备整体控制系统的安全性和效率。

技术特点：

多数据AI模块扩展接口：通过IPC的控制系统，采用模块化设计、多类型接口和多协议支持，可协同控制多种不同的机器人设备，统筹机器人运动规划，并且为AI模型风险预警系统、智能钻井闭环控制控制提供可扩展条件。

基于机器人控制的空间规划：采用机器人技术计算运行轨迹重叠空间，优化机器人路径和参数配置，针对所有运动设备在工作过程中相互间存在碰撞可能，确保钻台设备的运动安全。

AI算法用于机器人控制优化：控制系统应用机器学习、深度学习等算法；强化学习用于提高机器人的控制精度和优化机器人的抓取路径；深度学习用于处理图像数据，提高机器人的防撞安全性。

深度学习视觉多传感系统：采用深度学习图像识别算法，针对钻具定位、高度测量、吊卡开合状态检测等工况需求，通过视觉多传感系统大量标定和计算，提高视觉识别效率，提升机器人控制的适应性、安全性和效率。

主要技术参数：

分类	技术参数及性能指标
系统基础	系统名称：Smart Drilling Operating System (SDOS)
	控制架构：工业级PC控制器 + 分布式I/O模块
	冗余设计：硬件双冗余架构、光纤环网冗余通讯（通讯速率≥1 Gbps）
自动化功能	支持模块：自动起下钻、自动划眼、自动上卸扣、钻铤/套管自动输送
自动化功能	管柱处理：全自动立根建立、管柱智能排放、多设备联动控制（精度±1mm）
处理效率	单工序时间：<3分钟（一键式操作，较传统模式缩短2-3个操作周期）
处理效率	并行处理能力：支持钻机仪表、顶驱、铁钻工、机具等≥8个子系统协同作业
安全防护	安全系统：ZMS（区域管理系统） + IPS（连锁保护系统）
安全防护	防碰撞机制：动态路径规划、设备干涉实时监测（响应时间≤50ms）
通讯协议	支持协议：Profibus、Modbus TCP/IP、EtherNet/IP、OPC UA
通讯协议	抗干扰能力：光纤通讯（传输距离≥2km，误码率<10⁻¹²）
数据处理	分析能力：实时钻井参数分析（采样频率1kHz）、历史数据存储（≥10年）
数据处理	接口扩展：支持接入第三方设备（兼容API 16D/17等标准）
超低延迟控制	总线周期≤5ms，动作同步误差<0.1%
智能容错机制	双控制器热备切换时间≤100ms
扩展能力	预留≥8个设备接口，支持功能模块化叠加
环境适应性	工作温度：-30℃ ~ +70℃（工业宽温级）
环境适应性	防护等级：IP65（控制柜）、IP54（现场终端）
电力配置	输入电压：220V AC ±10% / 24V DC
电力配置	功耗：主控制器≤500W，全系统≤3kW

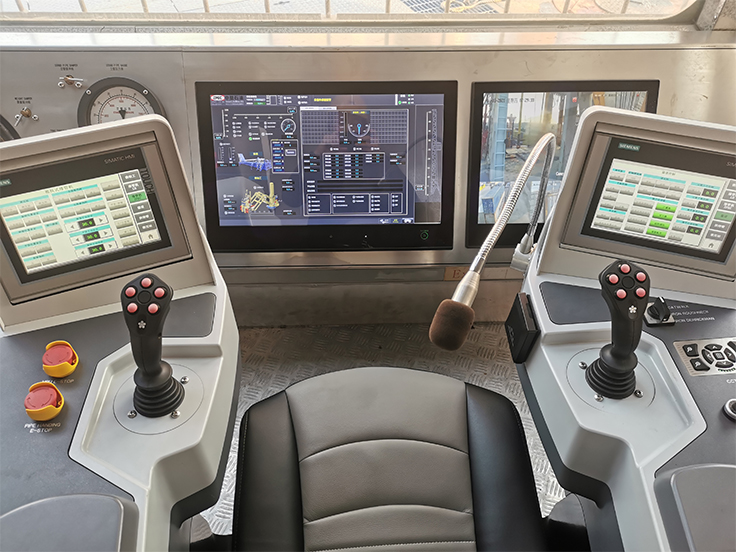

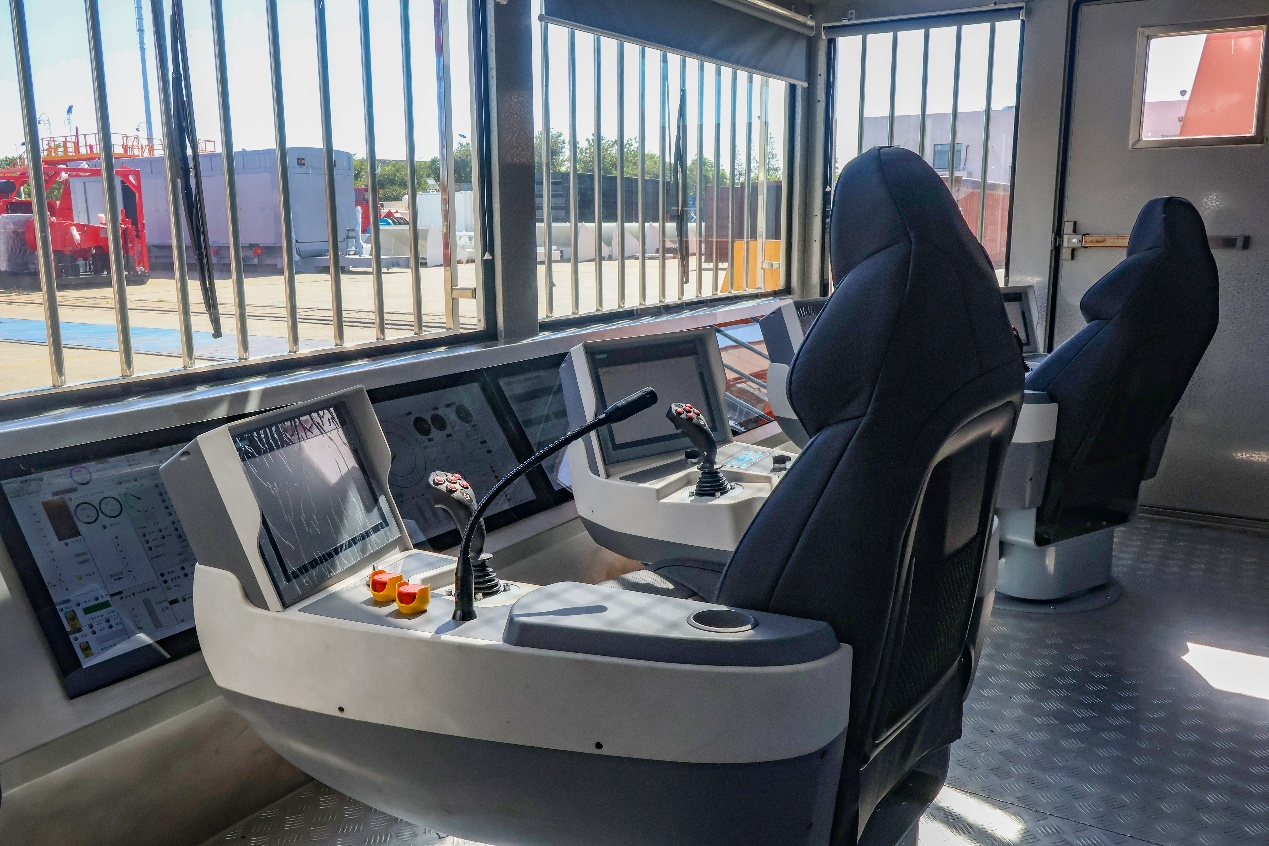

ZPECTm SDOS 司钻房控制椅（主、副）

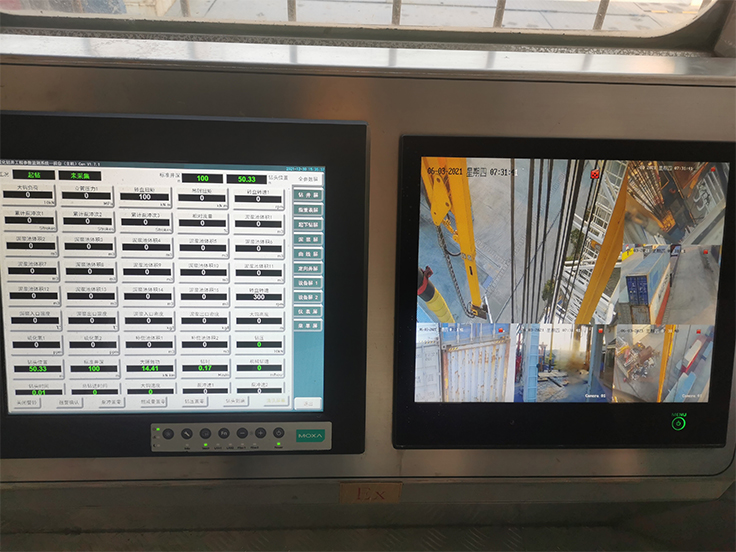

主司钻监控界面

副司钻监控界面
